| 产品功能描述 |

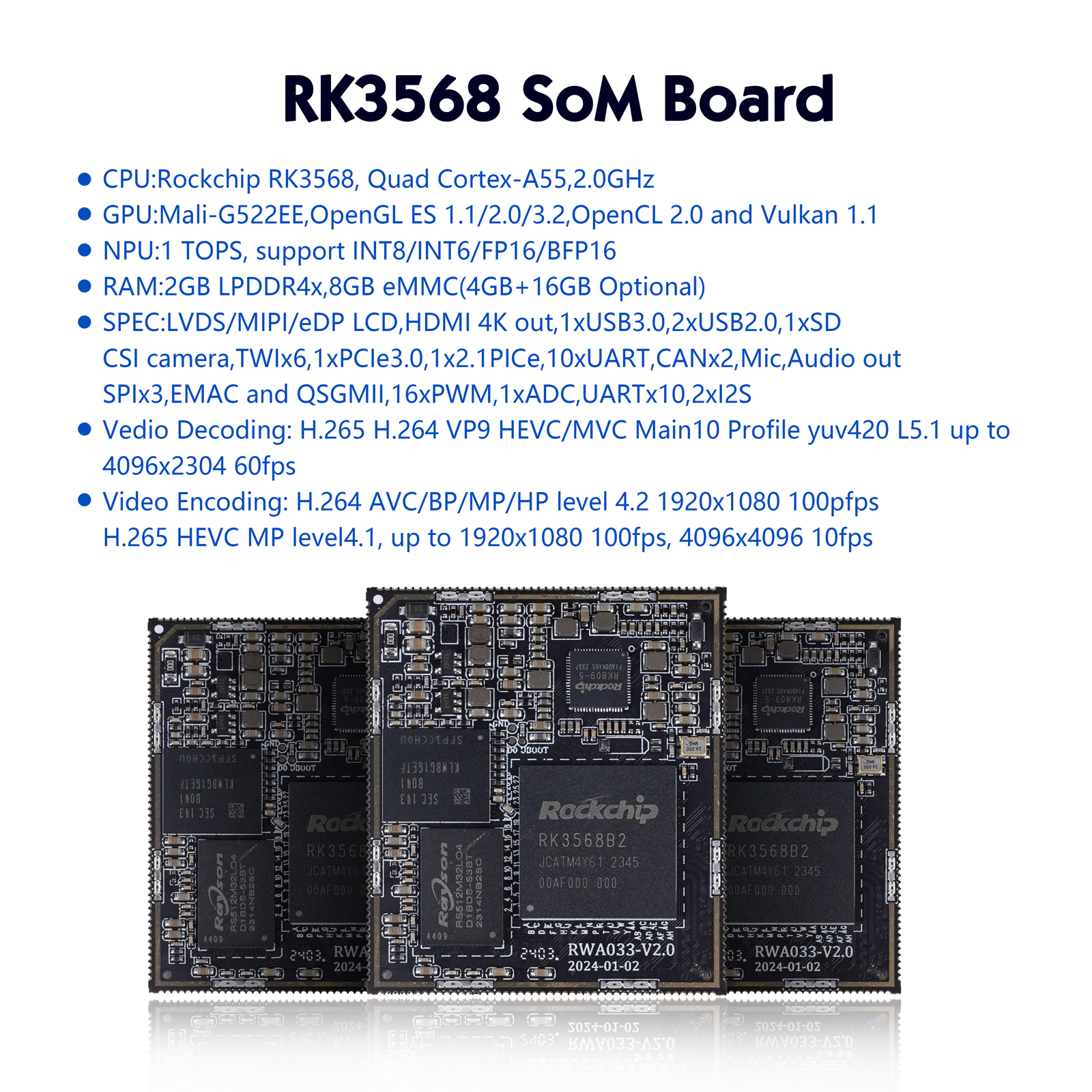

| 处理器 | •瑞芯微RK3568,四核cortex A55,主频最高2GHz |
| •每个核32 KB L1指令缓存和32 KB L1数据缓存,512KB L3带ECC |
| •ARMv8 Cryptography Extensions |
| 图形处理器 | •Mali G52-2EE 3D GPU |
| •支持 OpenGL ES 1.1/2.0/3.2 |
| •支持 OpenCL 2.0和Vulkan 1.1 |
| 神经网络处理器 | •1TOPS NPU |
| • 支持 INT8/INT16/FP16/BFP16混合运算 |
| •极易转换基于TensorFlow/MXNet/PyTorch/Caffe网络模型 |
| 内存 | •支持 8bit数据总线,支持 8GB/16GB/32GB |
| •eMMC V5.1 |
| •支持从eMMC启动 |
| •支持三个SATA口,两路在USB 3.0,一路在PCIe 2.0 |
| •兼容Serial ATA 3.3和AHCI Revision 1.3.1 |
| •支持eSATA,支持 1.5Gb/s,3.0Gb/s,6.0Gb/s |
| 缓存 | •支持一路LPDDR4或LPDDR4x |
| •支持 32位数据总线,默认2GB,最大4GB |
| •支持 8位ECC |
| 视频解码 | •支持H.264和H.265解码 |
| • H.265 H.264 VP9 HEVC/MVC Main10 Profile yuv420 L5.1最高4096x2304 60fps |
| • VP8 V2.0,MPEG-4和VC1最高1920x1080 60fps |
| 视频编码 | •支持 H.264 AVC/BP/MP/HP level 4.2 1920x1080 100fps |
| •H.265 HEVC MP level4.1,最高1920x1080 100fps,4096x4096 10fps |
| •H.264 编码1080p 60fps |
| •支持YUV/RGB视频源带旋转和镜像 |
| 视频输入 | •支持最高16bit DVP接口(数字并行输入) |
| •支持8bits/10bits/12bits/16bits输入,最高150MHz输入 |
| •支持MIPI CSI RX接口,兼容V1.2 MIPI联盟 |
| •最高4 通道,每个通道2.5Gbps |
| •内置ISP,DVP输入:ITU-R BT601/656/1120 with raw8/raw10/rwa12/raw16,YUV422 |
| •MIPI输入:RX data lane x1/x2/x4,raw8/raw10,raw12,YUV422 |
| •3A:包含AE/Histogram,AF,AWB静态输出 |
| •FPN:固定模式(图像)噪声消除 |
| •最高分辨率4096x2304 |
| 显示输出 | •支持单通道或双通道LVDS屏 |
| •支持一路MIPI DSI,最高1920x1080 60fps |
| •支持4通道eDP 1.3显示屏,最高2560x1600 60Hz |
| 触摸屏 | •支持 I2C or USB电容触摸屏 |
| •支持 I2C扩展电阻屏 |
| HDMI高清输出 | •支持 HDMI TX,最高1080P 120Hz,4096x2304 60Hz,HDCP1.4/2.2 |
| 单物理层PHY支持HDM1.4和HDM2.0 |
| 最高10 bits视频增强 |
| 音频 | • 支持3个通道数字ADC |
| •支持2个通道DAC |
| •支持一路MIC输入 |
| •支持一路L&R输出 |
| 安全数字输入输出 | •支持SD V3.0 |
| •支持MMC 4.51 |
| •支持1位或4位数据总线 |
| 通用串行总线 | •支持共4路USB,其中2路USB 3.0 |
| •一路USB 3.0 OTG,一路USB3.0 Host. USB3.0最高8.48Gbps带宽 |
| •两路USB2.0 host |
| •支持US2.0高速,全速,低速模式 |
| 串行计算机扩展总线 | •支持2通道 PCIe 3.1,2.5Gbps,每通道5.0Gbps和8.0 Gbps |
| •支持单通道 PCIe 2.1 |
| •PCIe 3.1和PCIe 2.1兼容PCIe1.1协议 |
| 串行外设接口 | •三路独立SPI控制器 |
| •主从可调 |
| 两线串行接口 | •支持6路TWI,支持7bits和10bits地址模式 |
| •支持快速模式(Max 400Kbps) |
| 串口通信 | •支持 10xUARTs |
| •Uart2用于调试 |
| •嵌入两路64-byte FIFO针对TX 和RX分开操作 |
| •支持自动流控制模式:UART0/UART1/UART3/UART4/UART5 |
| 以太网 | •支持一路RMII/RGMII PHY接口 |
| •支持RGMII 10/100/1000Mbps传输速率 |
| •支持RMII 10/100 Mbps传输速率 |
| •兼容IEEE 802.31Q VLAN接收帧的标签检测 |
| •支持一路QSGMII接口,仅两路GMII controller |
| •支持SGMII 1000Mbps模式 |
| •SGMII控制口共用于USB3.0,SATA,PCIe |
| 低分辨率模拟数字转换器 | •1位ADC,10 bits分辨率 |
| •最高1MS/s采样率,8单端输入通道 |
| 脉冲宽度调制 | •11路PWM,带中断操作 |
| •支持捕捉模式 |
| •优化PWM3,PMM7,PWM11的IR应用 |
| 安全 | •支持TrustZone技术 |
| •支持Cipher engine SHA-1,SHA-256/224,SHA-512/384,MD5 with hardware padding |
| •支持HMACof SHA-1,AES-128,AES-192,AES-256 encrypt and decrypt cipher |
| •支持DES和TDES cipher |
| •支持AES ECB/CBC/OFB/CFB/CTR/CTS/XTS/CCM/GCM/CBC-MAC/CMAC模式 |
| 其它 | •支持 ISO-7816智能卡 |
| •支持多路GPIO,各GPIO均支持中断模式 |
| •支持温度监测 |
| 电源管理单元 | •支持 2.7V-5.5V电压输入 |
| •板载RK809-5电源管理芯片,QFN68封装 |
| •支持1路LDO,5 1.5V~3.6V,最高 2.5 A,默认1.8V; |
| •支持1路DCDC,取自核心板ETA3409,默认3.3V |
| •支持 5V 2.5A输入 |
| •不支持锂电池 |
| 系统 | •默认Android 11 OS,Linux SDK |
| •Kernel版本: 4.19 |

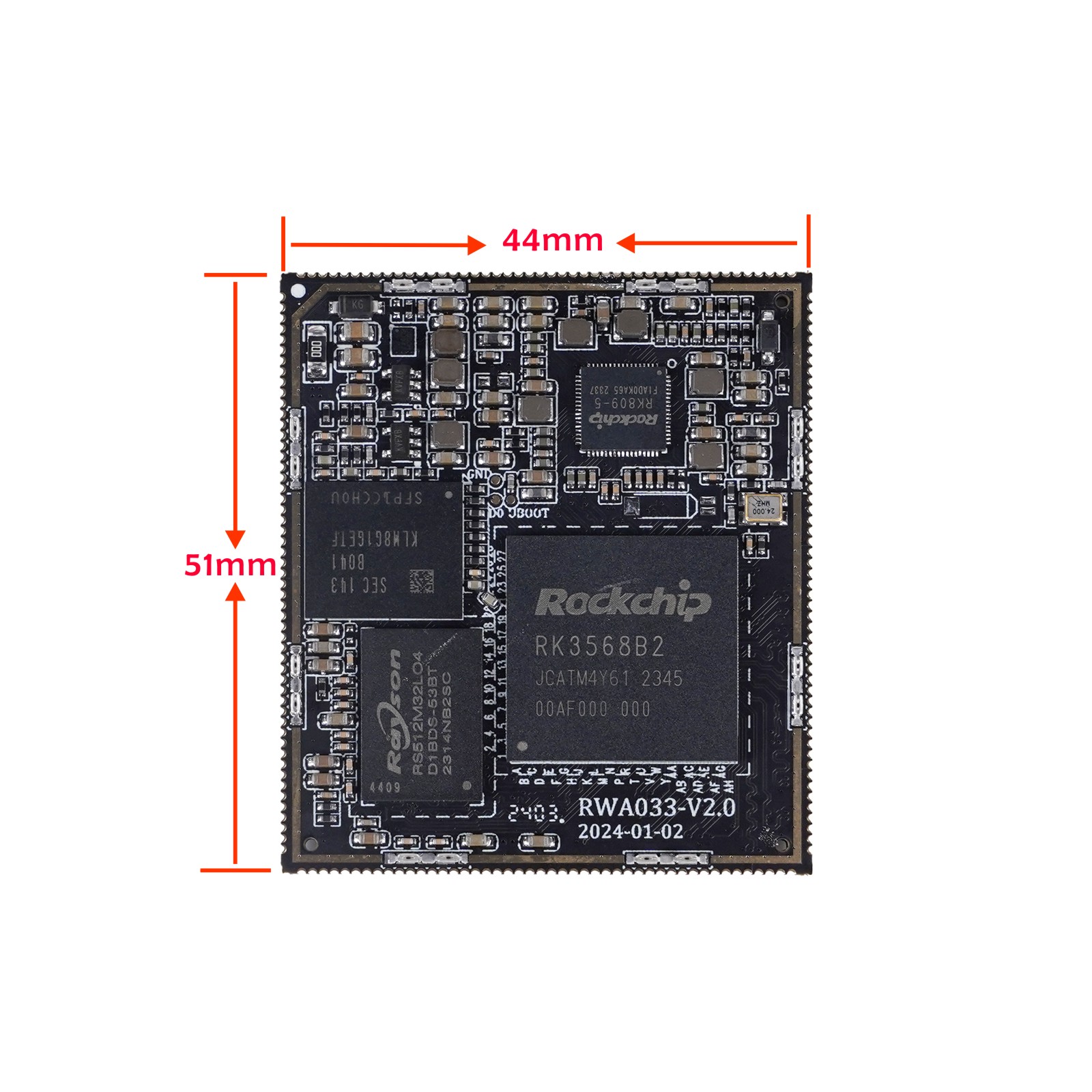

| 长*宽*高 | 51*44*3.7mm |
