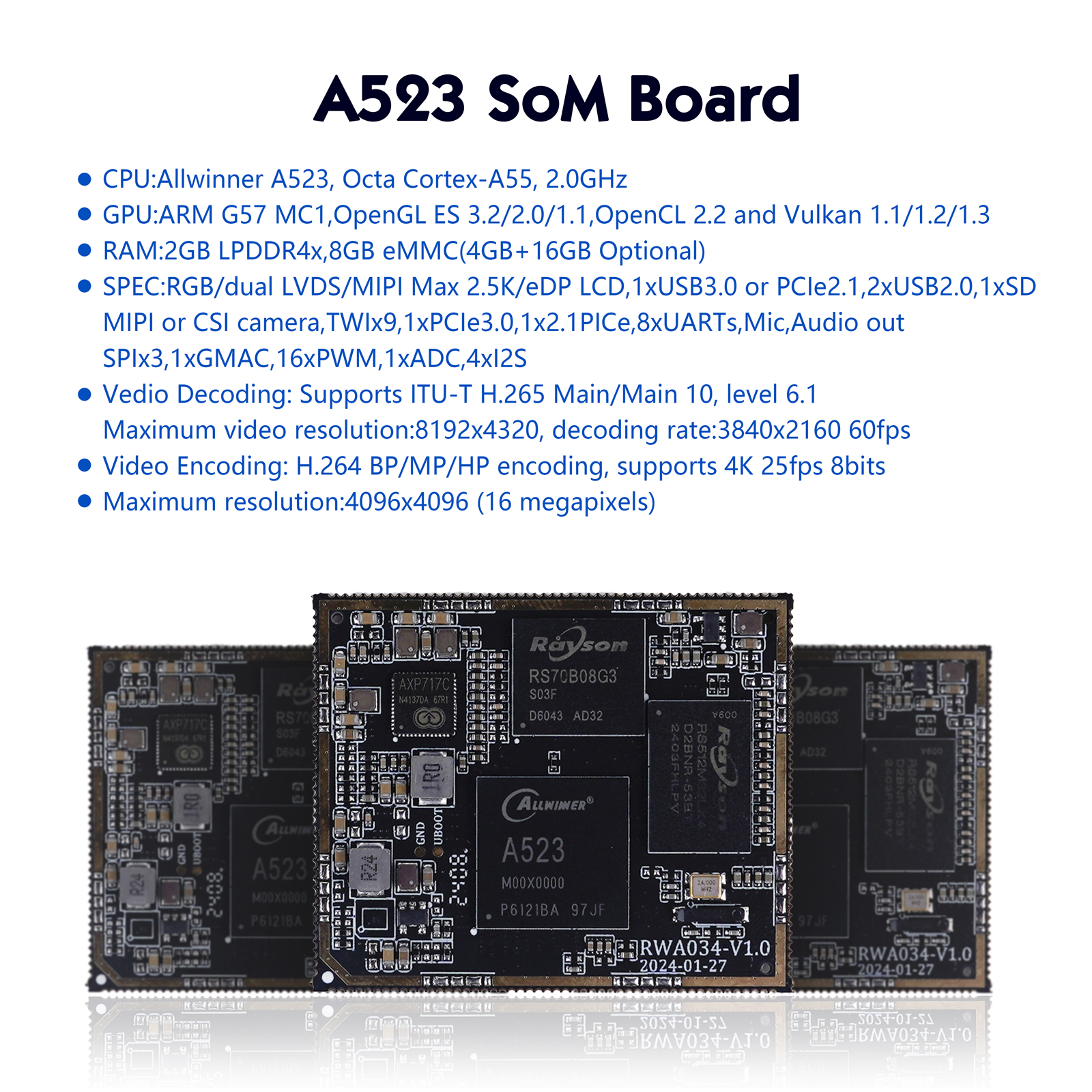

| 产品功能描述 |
| 处理器 | •全志八核,ARM Cortex-A55,主频最高2GHz |
| •每个核32 KB L1指令缓存和32 KB L1数据缓存 |
| •单核RISC-V,最高200MHz |
| 图形处理器 | •ARM G57 MC1 GPU |
| •支持OpenGL ES 3.2/2.0/1.1,Vulkan 1.1/1.2/1.3,OpenCL 2.2 |
| •反锯齿算法 |
| •支持3D图形处理高带宽和低功耗 |
| 内存 | •支持 8bit数据总线,支持 8GB/16GB/32GB,max 128GB |
| •eMMC V5.1 |
| •支持从eMMC启动 |
| 缓存 | •支持LPDDR4或LPDDR4x |
| •支持32位数据总线,默认2GB,最高4GB |
| •LPDDR4x频率最高1200MHz |
| 视频解码 | •支持ITU-T H.265 Main/Main 10,level 6.1 |
| •H.265最高视频分辨率:8192x4320,编码率:3840x2160 60fps |
| •支持VP9 Profile0/Profile2,level 6.1 |
| •VP9最高视频分辨率:8192x4320,编码率:3840x2160 60fps |
| •支持ITU-T H.264 Base/Main/High Profile level 4.2 |
| •H.264最高视频分辨率:3840x2160,编码率:3840x2160 30fps |
| 视频编码 | •H.264 BP/MP/HP编码,支持4K 25fps 8位 |
| •最高分辨率4096x4096 (1600万像素) |
| •支持I/P frame type,支持CBR,VBR和FIXEDQP模式 |
| •支持JPEG baseline编码,JPEG编码支持4K 15fps |
| •JPEG编码器支持 YUV420,YUV422和YUV 444格式 |
| •MJPEG baseline编码最高4K 15fps |
| 音频 | •两路DAC通道,16 bit和20 bit采样率 |
| •支持一路立体声耳机输出HPOUTL/R |
| •支持一路麦克风输入MICIN1P/1N |
| •四路I2S/PCM扩展接口 (I2S0,I2S1,I2S2,I2S3)支持扩展功放或ADC麦克风 |
| •兼容标准的飞利浦I2S接口规范 |
| •支持多重功能时钟,支持 TX/RX DMA从接口 |
| 安全数字输入输出 | •支持SD V3.0,SDIO 3.0 |
| •支持MMC 4.51 |
| •支持1位或4位数据总线 |
| 视频输入 | •支持独立ISP,最高分辨率3264x4224 |
| •最高帧率8M 30fps 2F-WDR |
| 支持WDR spilt,2D/3D降噪,插值补偿算法,锐化,白平衡和色彩增强 |
| •8M 30fps ARW12 2F-WDR,最高3264(H)x2448(V) |
| •2+2-lane MIPI接口 |
| •支持8-bit并行CSI |
| 显示输出 | •支持带DE/SYNC模式的RGB屏,最高1920x1080 60fps |
| •支持serial RGB/dummy RGB屏,最高800x480 60fps |
| •支持单双LVDS,双LVDS最高1920x1080 60fps,单LVDS最高1366x768 60fps |
| •支持4-lane MIPI DSI,最高1280x720 60fps,1920x1200 60fps |
| •支持 4+4-lane MIPI屏,最高2560x1600 60fps |
| •支持 eDP1.3,最高2.5K 60fps,1-lane,2-lane或4-lane,最高每lane 2.7Gbit/s |
| •视频格式:RGB,YCbCr4:4:4和YCbCr4:2:2 |
| •一路eDP 1.3 TCON TV控制器 (TCON_TV1) |
| •最高2.5K 60fps,8bit或10bit像素深度 |
| 触摸屏 | •支持I2C或USB 电容触摸屏 |
| •支持 I2C扩展IC支持电阻触摸屏 |
| 通用串行总线 | •支持总3路USB,两路USB 2.0和一路USB3.0; 或3路USB2.0 |
| •一路 USB2.0(USB0),高速480 Mbit/s,全速12Mbit/s,低速1.5Mbit/s |
| •一路USB 2.0 host,高速480 Mbit/s,全速12Mbit/s,低速1.5Mbit/s |
| •一路USB3.1,兼容USB3.1 GEN1规范(和PICe复用) |
| •USB 2.0 UTMI+PHY(USB2),USB3.1 PIPE PHY(USB3) |
| •USB 3.1 PHY超高速5Gbit/s,兼容USB2.0高速,全速,低速 |
| 串行计算机扩展总线 | •支持一路PCIe 2.1 |
| •支持Gen1(2.5 Gbit/s),Gen2 (5.0 Gbit/s) speed |
| •支持Gen2/GEN2接口62.5MHz/125MHz |
| 串行外设接口 | •支持三路SPI控制器 |
| •支持多重SPI模式 |
| •支持STR模式和DTR模式,DTR模式支持DQS信号 |
| •高速时钟频率,STR模式150MHz,DTR模式100MHz |
| •传输中间可编程演示 |
| •支持控制信号配置 |
| 两线串行接口 | •最高9路TWI控制器,兼容标准I2C接口 |
| •7-bit和10-bit设备寻址模式 |
| •标准模式(最高100Kbit/s)和快速模式(最高400 Kbit/s) |
| •支持 general call和start byte |
| •从设备模式支持中断寻址检测 |
| 串口通信 | •最高8路uart控制器,兼容工业标准16450/16550 UARTs |
| •Uart0用于调试,UART1,UART2,UART3,UART4,UART5,UART6和UART7 128 bytes |
| •内嵌两个针对TX和RX各自操作的64-byte FIFO |
| •支持 TX/RX DMA从控制器接口 |
| 以太网 | •一路GMAC接口外连以太网PHY |
| •10/100/1000 Mbit/s RGMII和RMII以太网接口 |
| •支持全双工和半双工 |
| •兼容IEEE 802.3-2002标准 |
| •支持多种灵活地址过滤模式 |
| 低分辨率模拟数字转换器 | •单路LRADC输入,6-bit分辨率 |
| •支持hold key和general key |
| •支持普通,持续和单操作模式 |
| 脉冲宽度调制 | •支持PMW控制器16路独立PWM通道 |
| •支持PWM 连接输出模式 |
| •支持PWM模式输出和数量可控制 |
| 安全 | •支持AES对称算法 |
| •Key size:128/192/256 bits,CFB模式包含:CFB1,CFB8,CFB64,CFB128 |
| •CTR模式包含:CTR16,CTR32,CTR 64和CTR128 |
| •支持ECB,CBC,CTS,OFB,CBC-MAC的GCM模式 |
| •支持DES对称算法,CTR模式包含: CTR16,CTR32,CTR64 |
| •支持 ECB,CBC和CBC-MAC模式 |
| •支持3DES,Hash algorithms,Randon bit generator algorithms |
| 其它 | •连接外部32.768 kHz晶振用于计时 |
| •支持两路THS控制器,平均滤波器传感器读数 |
| •看门狗计时,支持12个初始值 |
| •两个CIR_RX 接口,全物理层执行,支持 NEC格式 |
| 可配置的LED输出高/低带宽可配置的LED复位时间 |
| 电源管理单元 | •板载AXP717C电源管理IC,QFN68封装 |
| •支持3.9V-5.5V输入,VCC-5V电压输入,最高5V 3A |
| •支持PMU出来的7路LDO,ALDO1 1.8V/3.3V 400mA; ALDO2 1.8V/3.3V 500mA; BLDO4 1.8V/3.3V 400mA; ALDO3 3.3V 200mA;CLDO4 1.8V/3.3V 500mA; CLDO1 1.8V 500mA; BLDO3 0.5V-3.5V 500mA |
| •支持2路DCDC,EXT-DCDC1由核心板TCS4838提供,最高4.2A |
| •EXT-DCDC1由核心板SY8089A1AAC提供,最高1.2A |
| •支持单芯锂电池 |
| 系统 | •默认Android 13 OS,Linux SDK |
| •Ubuntu 18.04.6 LTS |
| •Kernel版本: 5.15 |
| 长*宽*高 | 40*48*3.7mm |
