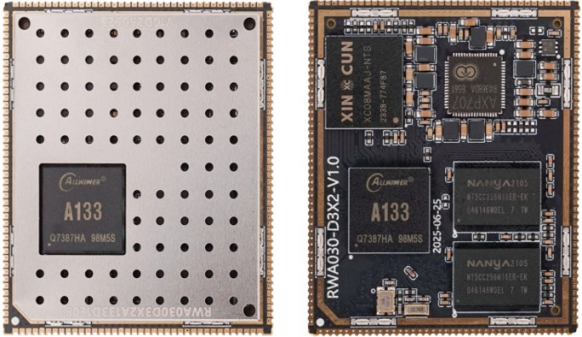

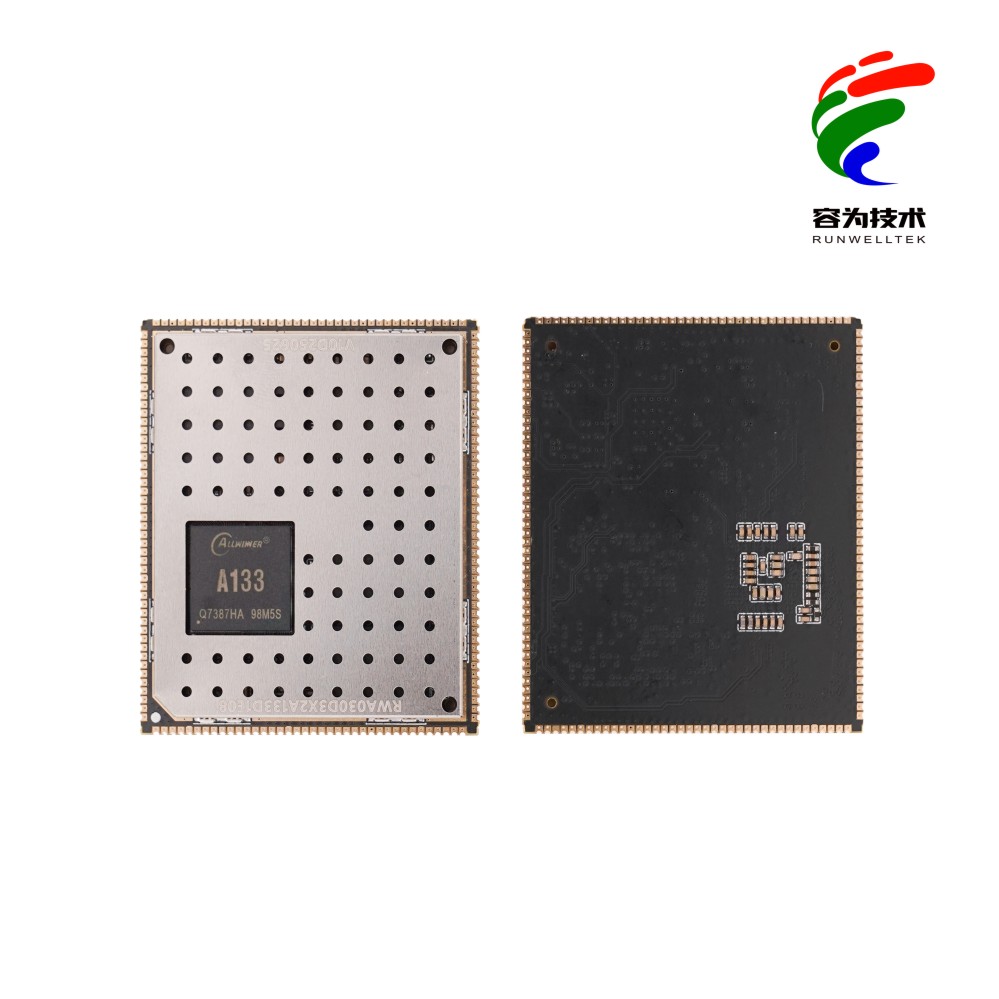

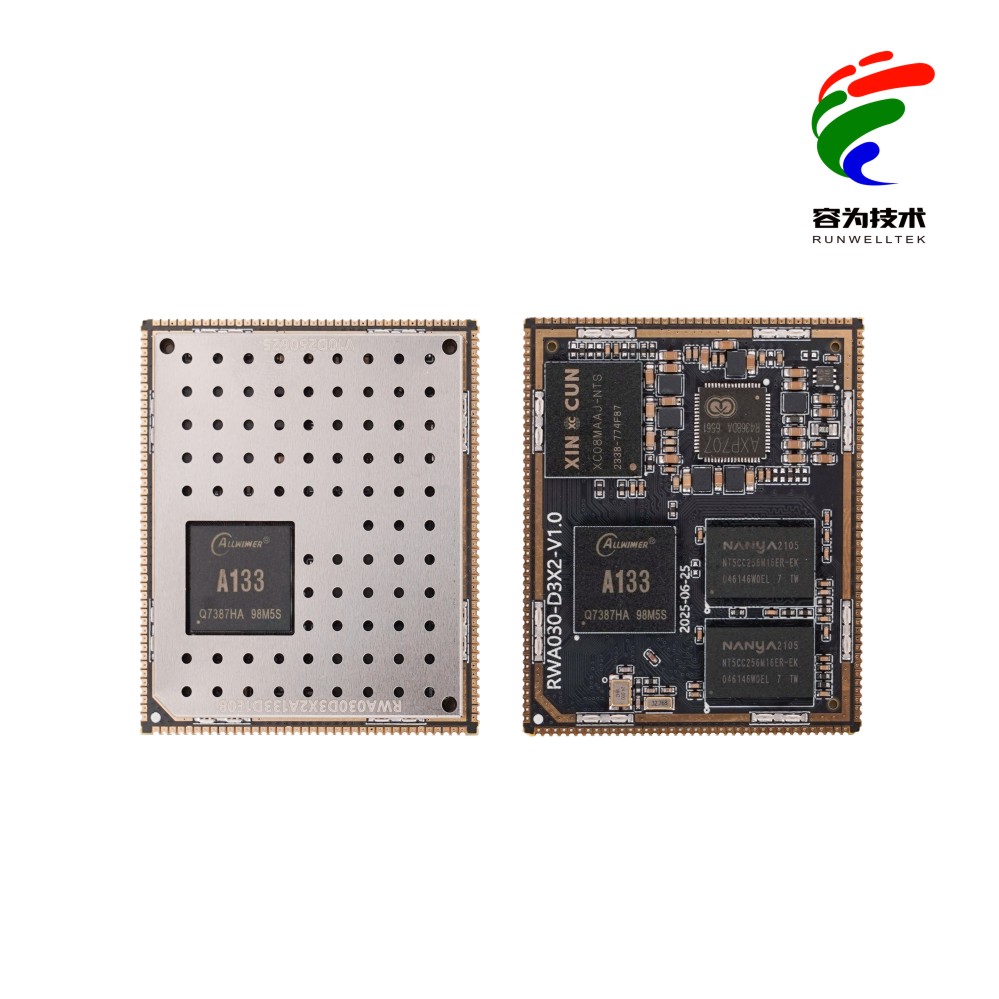

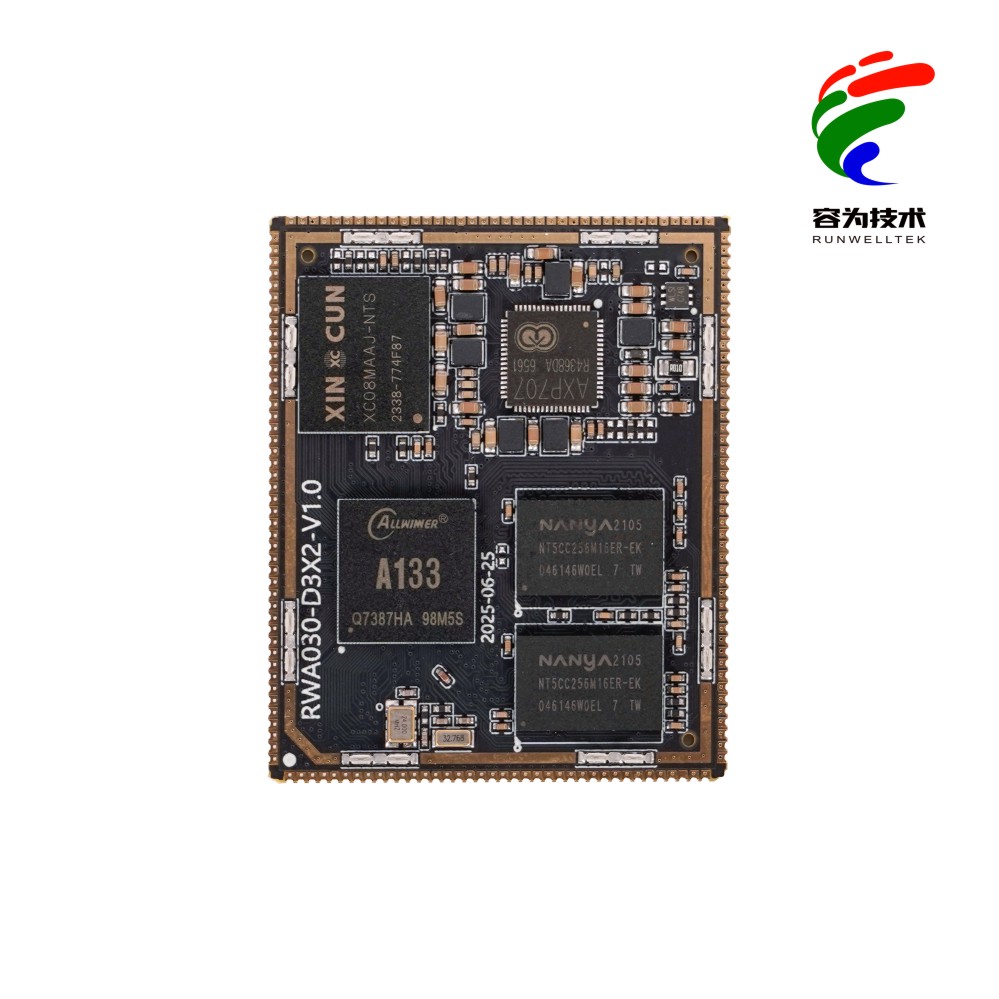

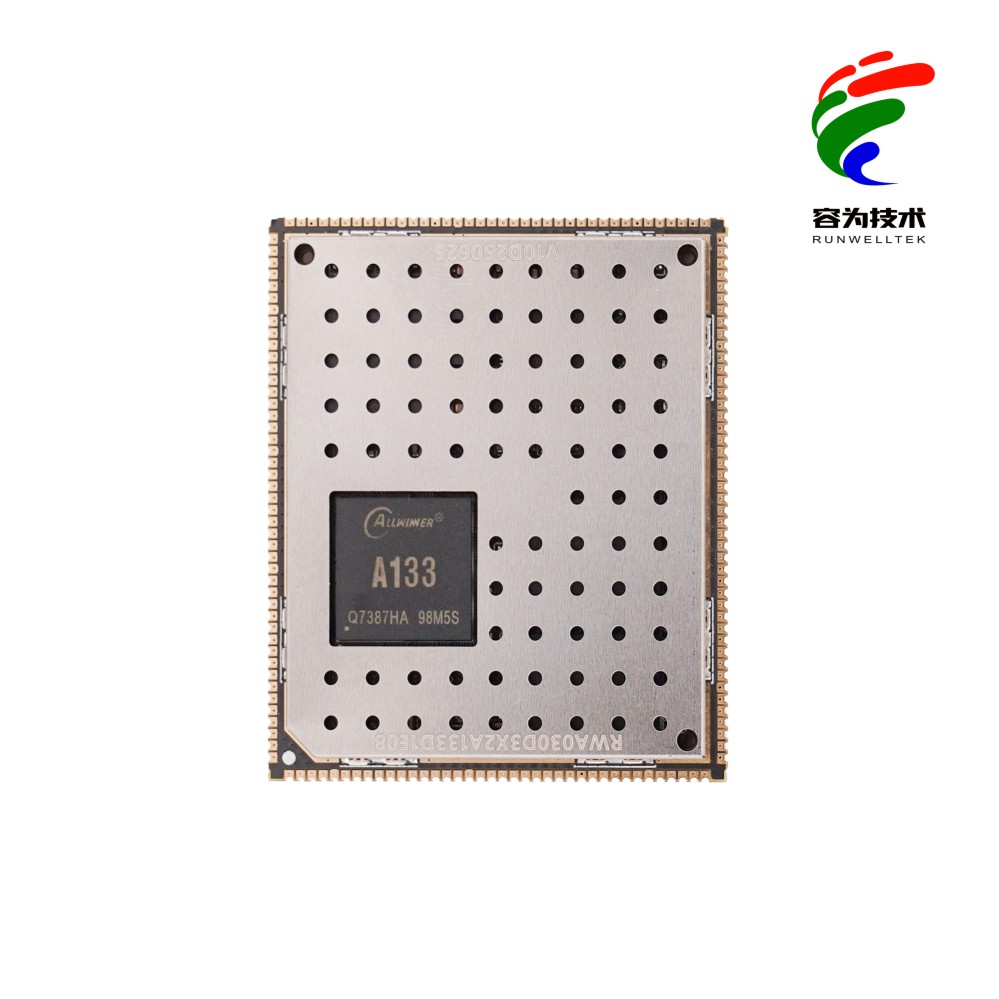

| RWA030-D3X2 A133核心板 |
 |
|
|
| 产品功能描述 |
| 处理器 | •全志A133,四核Coretex-A53,主频1.6GHz |
| •每个核32KB L1指令缓存和32 KB L1数据缓存,512 KB L2共享缓存 |
| •高能源有效性ARM v8架构 |
| 图形处理器 | •Imagination GE8300 GPU |
| •支持OpenGL ES 1.1/2.0/3.2,Vulkan 1.1,OpenCL 1.2 |
| 内存 | •支持8位数据总线,支持 8GB,16GB-64GB可选 |
| •eMMC V5.1 |
| •支持从eMMC启动 |
| 缓存 | •支持2*16bit DDR3 |
| •支持 32位数据总线,默认1GB |
| •支持动态频率调整 |
| 视频解码 | •支持H.264和H.265解码 |
| • H.265,MP Level 5.0,最高4096*2304 30fps |
| • H.264,BP/MP/HP Level 5.1,最高4096*2304@30fps |
| 视频编码 | •支持H.264编码 |
| •H.264编码最高1600万4096*4096分辨率 |
| •H.264编码1080p 60fps |
| •MJPEG编码1080p 30fps |
| 视频输入 | •支持两路MIPI CSI(一路4-lane,另一路2-lane) |
| •支持图片裁剪功能 |
| •支持MIPI V1.0,最高1.0 Gbps/lane |
| 显示输出 | •支持RGB888,RGB666 RGB656,RGB带DE/SYNC分辨率可达1920*1200 |
| •Serial RGB/dummy RGB,最高800*480 60fps |
| •双通道LVDS显示屏接口,最高1920*1200 60fps |
| •支持一路MIPI 4lane,分辨率最高1920*1200 60fps |
| 触摸屏 | •支持I2C触摸屏 |
| •支持 I2C扩展电阻触摸屏 |
| 音频 | •Two Audio DAC channels,two audio ADC channels |
| •Two audio output one headphone and one differntial line output |
| •Four I2S/PCM interface,I2S mode支持8 channels 32bit/192k |
| 安全数字输入输出 | •支持SD V3.0,支持 SDIO 3.0 |
| •支持1位或4位数据总线 |
| 通用串行总线 | •Total 2xUSB,1xUSB 2.0 OTG,1xUSB host |
| •支持高速480Mbps,全速12Mbps,低速1.5Mbps |
| 串行外设接口 | •两路独立SPI控制器 |
| •主从可调 |
| 两线串行接口 | •支持6路TWI,支持7bits和10bits地址模式 |
| •支持快速模式(Max 400Kbps) |
| 串口通信 | •支持6路UART |
| •Uart0用于调试 |
| •UART0支持两线模式;UART1-4支持四线模式 |
| •支持5bit到8bit串行数据的发送或接收 |
| 以太网 | •支持10/100/1000 Mbit/s数据传输速率 |
| •支持RMII/RGMII PHY接口 |
| •兼容IEEE 802.3-2002标准 |
| 低分辨率模拟数字转换器 | •支持一路ADC,6bit分辨率 |
| •2KHz采样率 |
| 脉冲宽度调制 | •5路PWM,最小分辨率:1/65536 |
| •输出频率范围0-24MHz/100MHz |
| 安全 | •支持AES,XTS-AES,DES,TDES,SM4 |
| •支持AES的128/192/256-bit密钥 |
| •支持XTS-AES的256-bit,512-bit密钥 |
| 电源管理单元 | •支持3.5V-7V电压输入 |
| •板载AXP707电源管理芯片,QFN68封装 |
| •支持2路DCDC,DC-DC1 1.6~3.4V@1.5A可调;DC-DC2 0.5-2.4V@2.5A可调 |
| •支持3路LDO,DLDO2 0.7~3.4V@400mA;DLDO4 0.7~3.3V@0.5A;ELDO1 0.7~1.9V@0.4A; |
| •Vbus/ACIN 3.5V-7V,Vtrgt 4.1-4.35V |
| 系统 | •Android 10, Android 11 12 SDK, Ubuntu OS;Tina Linux openWRT SDK |
| •Kernel版本: Linux 4.9 |
| 长*宽*高 | 48*41*3.7mm |
