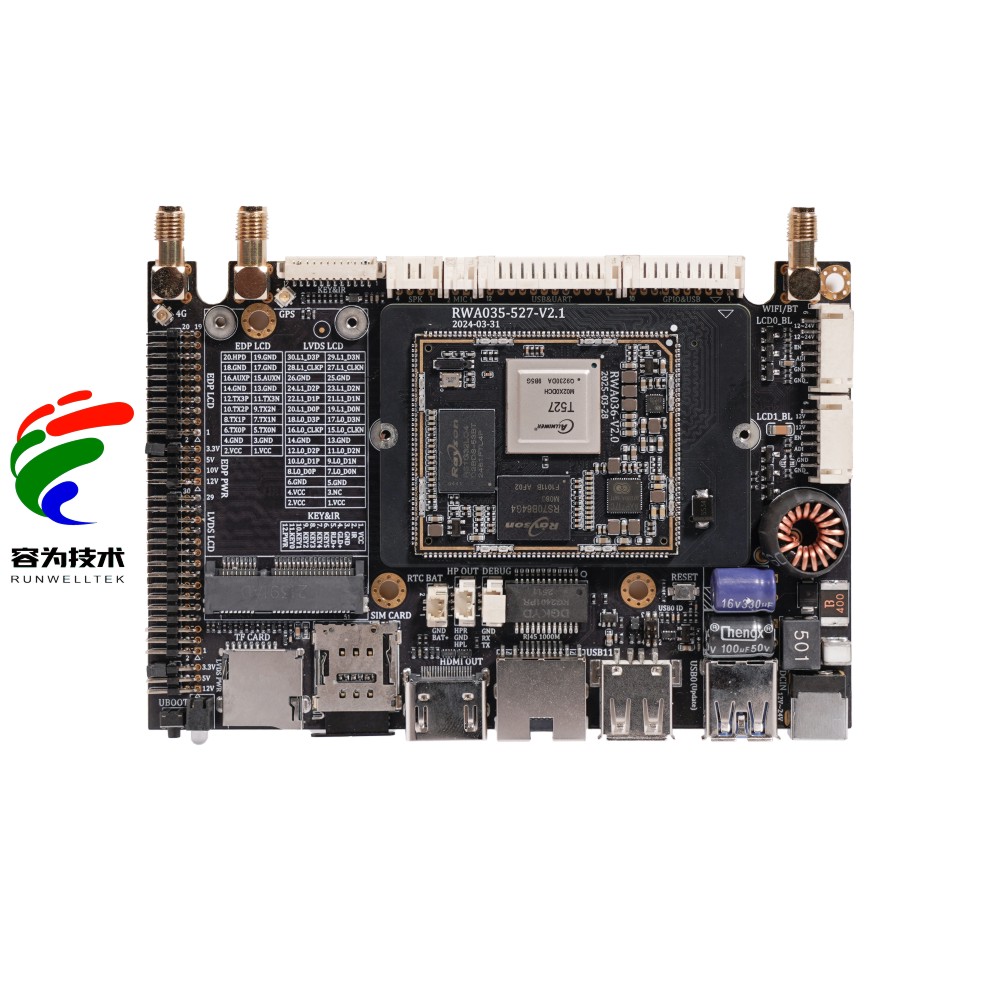

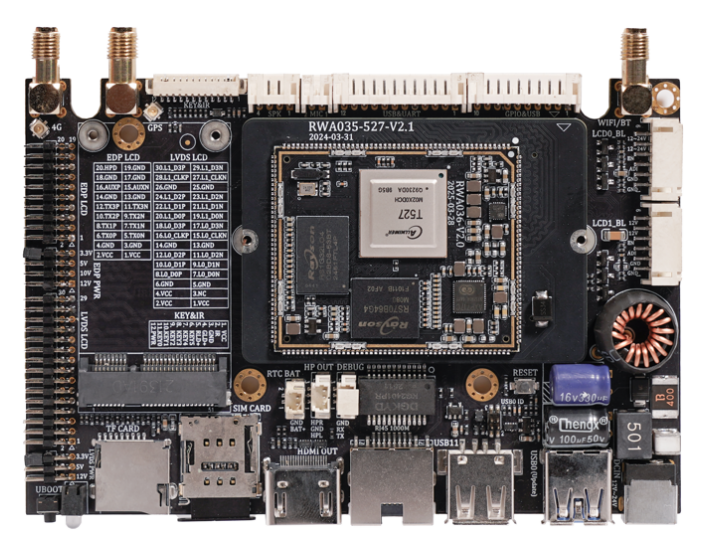

| RWA035-A527主板 |
 |
| RWA035-A527 主板功能描述 |
| 处理器 | •全志A527或T527,八核cortex A55,主频最高2.0GHz |
| •每个A55 核心 32KB L1 缓存和 32KB L1 D 缓存 |
| •可选64KB L2 缓存，用于 LITTLE 核心 |
| •可选128KB L2 缓存，用于big 核心 |
| •单核RISC-V，RV32IMAFC指令，最高200MHZ |
| •16KB I缓存和16KB D缓存 |
| 图像处理器 | •ARM G57 MC1图像处理器 |
| •支持OpenGL ES3.2/2.0/1.1、Vulkan1.1/1.2/1.3和OpenCL2.2 |
| •在800MHz时钟频率下支持1600Mpix/s的填充率 |
| •在800MHZ时钟频率下支持38.4GLOPs |
| 神经网络处理器* | •A527无NPU,T527可选2Tops NPU |
| •内嵌512KB内部缓冲区 |
| •支持深度学习框架：TensorFlow、Caffe、Tflite、Pytorch、Onnx NN等。 |
| 内存 | •支持8bit带宽,容量支持8GB/16GB/32GB, 最大128GB |
| •eMMC V5.1协议 |
| •支持从eMMC启动 |
| 缓存 | •1颗256*32,LPDDR4x,高速缓存 |
| •默认2GB,可选4GB或8GB |
| 视频解码 | •支持ITU-T H.265 Main/Main 10, level 6.1 |
| •最高视频分辨率8192x4320, 解码最高帧率3840x2160 60fps |
| •支持VP9 Profile0/Profile2, level 6.1 |
| •最高视频分辨率8192x4320, 解码最高帧率3840x2160 60fps |
| •支持ITU-T H.264 Base/Main/High Profile level 4.2 |
| •最高视频分辨率3840x2160, 解码最高帧率3840x2160 30fps |
| 视频编码 | •支持H.264 BP/MP/HP编码, 支持4K 25fps 8bits |
| •最高分辨率4096x4096 (1600万像素) |
| •支持I/P帧类型,支持CBR、VBR和FIXEDQP模式 |
| •支持JPEG基线编码，JPEG编码器支持4K 15fps |
| •JPEG编码器支持YUV420、YUV422和YUV444格式 |
| •MJPEG基线编码高达4K 15fps |
| 显示输出 | •默认7寸MIPI 1024*600,IPS |
| •支持LVDS显示屏,2*15PIN,1920*1080P, 60fps,带背光控制电路 |
| •支持eDP显示屏,2*10PIN,2560x1600 60fps,带背光控制电路 |
| •一路HDMI输出,HDMI 2.0b,最高4K@60fps |
| 触摸 | •支持USB触摸屏 |
| •支持I2C COF触摸屏,6PIN插座 |
| 音频输入输出 | •一路咪头输入 |
| •一路耳机输出，左右声道，四段式 |
| •板载一路功放,2*3瓦左右声道 |
| TF卡 | •支持TF卡,SD3.0 |
| •支持4GB-256GB |
| •支持8位带宽 |
| USB | •4路USB,1路USB 3.0可做OTG或host,可用于升级或传输数据 |
| •1路USB host,A型接扣，可扩展多种USB外设 |
| •2路USB host,设计在WF2.0接口上 |
| TWI | •两路 TWI 协议,触摸屏座使用I2C |
| •另外一路和CAN口复用 |
| •可支持多种标准I2C协议外部设备 |
| UART | •支持四路串口 |
| •一路调试串口 |
| •两路串口默认RS232,可选TTL |
| •一路RS485,可选TTL |
| 按键 | •板载UBOOT键,用于强制升级 |
| •板载Reset按键 |
| •板载一路ADC,可用于扩展ADC按键 |
| •支持扩展开关机按键 |
| 以太网 | •一路百兆RJ45接口 |
| •板载以太网变压器 |
| WIFI+BT | •默认RTL8723DS,WIFI+BT, 2.4G WIFI, 802.11 b/g/n |
| •蓝牙,V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0 |
| 4G模块 | •支持PCIe USB 4G模块 |
| • 默认EC20, CAT1 |
| PoE供电 | •支持PoE模块供电,12V,30W |
| •4PIN WF2.0接口 |
| PWM | •支持三路PWM 输出,一路供MIPI和LVDS显示屏 |
| •支持 MIPI,eDP,LVDS 屏单独背光控制 |
| 电源 | •12-24V,2A电源输入, DC座内芯2.0mm |
| •WF2.0接口4PIN供电 |
| •WF1.25外接RTC电池供电,CR2032 3V(出口产品不带此电池) |
| •不支持锂电池供电,核心板亦不支持锂电池 |
| 其它 | •系统工作和电源LED指示灯 |
| •WIFI+BT天线接口,IPEX-I代接口 |
| 安卓系统 | •安卓13系统(Android Go) |
| • Kernel Version: 5.15 |
| • Linux SDK |
| • Buildroot |
| L*W*H | 130*86*15mm |
